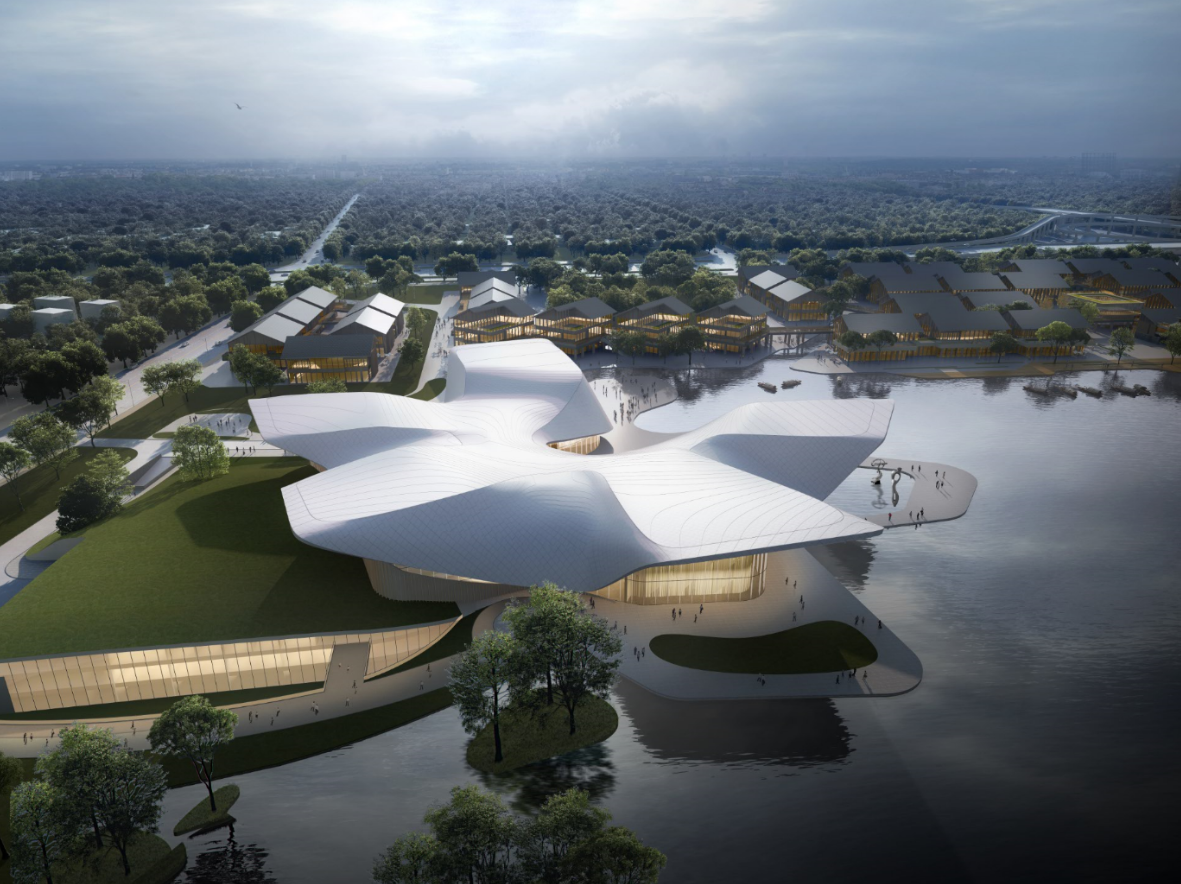

天府艺术公园·文博坊片区场馆建设项目是成都市重点工程和地标性建筑，总占地面积约577亩，包含当代艺术馆、图书馆、美术馆、主题馆等场馆建设，总建筑面积约100380m²，主体以钢结构为主，钢柱为圆管柱及箱型柱。美术馆为上部空间曲面焊接球网架结构金属屋面，图书馆、艺术馆上部为空间曲面焊接球网架，屋面为四棱锥钢网架，是我公司目前承接的唯一一个多场馆、大型公共建筑项目。

该项目设计等级高，杆件规格多、焊接球直径大（最大直径为1000mm），厚板焊接节点及焊缝结构复杂且分布密集，焊接残余应力大，焊接应力方向不一致。焊剂施焊熔敷药量大，每百吨钢材焊药量为25Kg，超同类型焊药量的3倍。屋面每平方米含钢量达250Kg,屋面网架跨度为52m，施工工艺复杂，拼装难度较大。根据本人在钢结构工程监理工作中的经验总结，浅谈天府艺术公园·文博坊片区场馆建设项目钢结构工程质量监理。

    一、钢结构工程质量监理的原则

    钢结构工程施工质量验收过程中，应始终以《建筑工程施工质量验收统一标准》（GB50300-2013）、《钢结构工程施工质量验收标准》（GB50205-2020）为基础，贯彻“验评分离、强化验收、完善手段、过程控制”的十六字方针，结合钢结构工程的特点，努力做到“三个协调和一个接口”，即与《建筑工程施工质量验收统一标准》相协调，与《钢结构设计规范》相协调，与其它13部建筑工程专业施工质量验收规范相协调，为后续施工工艺和评优标准等推荐性标准留有接口。

    二、认真做好钢结构工程质量准备工作

    1、钢结构专业监理工程师参加图纸会审

    按监理规划中图纸会审程序，在工程开工前熟悉图纸，召集和组织设计、业主、监理和施工单位以及专业技术人员进行图纸会审，根据设计文件及相关资料规范，把施工图中错漏、不合理、不符合规范和国家建设文件规定的地方在施工前进行解决。协调业主、设计和施工单位针对图纸问题，确定具体的处理措施或设计优化，督促施工单位整理会审和设计交底，最后各方签字盖章确认后，分发至各单位。

    2、审核钢结构安装施工组织设计

    督促施工单位在收图后，按施工合同编制施工组织设计（方案），经其上级单位批准后报监理。经审查后的施工组织设计（方案），在施工中；如需要变更施工方案（方法）时，必须将变更原因、内容报监理和建设单位审查同意后方可变动。

    3、做好施工单位及工作人员的资质审查

    由于钢结构工程专业性较强，对专业设备、加工场地、工人素质以及企业自身施工技术标准、质量保证体系、质量控制及检验制度要求较高。在此环节中，要严格审查施工资质经营范围是否满足工程要求，施工技术标准、质量保证体系、质量控制及检验制度是否满足工程设计技术指标要求，考察施工企业钢结构加工厂生产能力是否满足工程进度要求。另一方面，要加强焊工素质的审查，焊工必须经考试合格并取得合格证书，持证焊工须在其考试合格项目及其认可范围内才能施焊。

    三、加强现场施工过程中的质量控制

    1、原材料及成品进场验收的监理

钢结构工程原材料及成品控制是保证工程质量的关键，也是控制要点之一，所有原材料及成品的品种规格、性能等应符合国家产品标准和设计要求，应全数检查产品的质量合格证明文件、中文标志及检验报告等为主控项目。

    ⑴钢材的控制。全数检查钢材、钢铸材的质量合格证明文件、中文标志及检验报告等，看其品种、规格、性能等是否符合现行国家产品标准和设计要求，要进行抽样复验，其复验结果应符合现行国家产品标准和设计要求。

    ⑵钢材的表面外观质量应符合国家现行有关标准的规定。当钢材的表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度负允许偏差值的二分之一；钢材表面的锈蚀等级应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》（GB8923）规定的C级及C级以上；钢材端边或断口处不应有分层、夹渣等缺陷。

    ⑶对进入施工现场钢结构加工厂的钢构件，严格把关。从外观、几何尺寸、焊缝、每根钢构件都要检查验收，并有第三方出具的焊缝探伤检测报告，不合格的，绝不能用在工程上。

    ⑷焊接材料的控制。对焊接材料的质量合格证、中文标志及检验报告等重要部位焊接材料进行抽样复验，观察焊条、焊丝外观不应有药皮脱落、焊芯生锈等缺陷；按要求抽查1%。

    ⑸连接用紧固标准件的控制。全数检查连接用紧固标准件的质量合格证明文件、中文标志及检验报告等，其品种、规格、性能等应符合现行国家产品标准和设计要求。

    ⑹涂装材料的控制。钢结构防腐涂料和防火涂料（经过具有资质的检测机构检测符合国家现行有关标准的规定）的型号、颜色及有效期应与其证明文件相符。开启后，不应存在结皮结块、凝胶等现象，观察按桶数抽5%，且不应少于5桶。

    2、钢结构基础工程的质量监理

    钢结构工程的基础采用混凝土独立柱基础，基础的混凝土及钢筋、模板的施工与其他工程的施工工序及方法相同，而基础独立柱中预埋的螺栓是质量控制的重点，单个螺栓及每组螺栓之间的间距、高低的偏差，直接影响钢结构工程的安装质量。我们在监理质量控制过程中，要求施工单位制作安装模板，对螺栓组的固定要做好中间交接工作。

    3、钢结构工程安装质量的监理

    ⑴地脚螺栓的预埋。地脚螺栓的预埋方法可采用直接预埋法，也可采用预留孔法。基础砼浇筑前监理工程师必须严格检查预埋螺栓施工方法的合理性、可靠性，以及各项实测指标是否在规范规定范围内。

    ⑵螺栓安装质量的控制。钢结构工程中螺栓连接一般用高强螺栓和普通螺栓，普通螺栓连接每个螺栓一端不得垫2个以上垫片，螺栓孔不得用气割扩孔，螺栓拧紧后外露螺纹不得少于2个螺距；高强螺栓使用前我们检查螺栓的合格证和复试单，安装过程中板叠接触面应平整且必须大于75%，边缘缝隙不得大于0.8mm，高强螺栓应自由穿入，不得敲打和扩孔，不得作为临时安装螺栓。螺栓拧紧应按一个方向施拧，当天安装的应终拧完毕，终拧完毕应逐个检查，对欠拧、超拧的应进行补拧或更换。

    ⑶焊接质量的控制。焊接工程是钢结构制作和安装工程中最重要的分项之一，钢结构监理工程师必须从事前准备、施焊过程、成品检验各个环节进行质量控制。施焊前要进行焊接工艺专项评定，设计要求全熔透焊的一、二级焊缝应采用超声波探伤进行内部缺陷的检验，对一级焊缝应进行全数检查，且探伤长度应不小于200mm，二级焊缝应按不低于每条焊缝的20%进行检查，探伤长度也不应小于200mm。外观检查：焊缝表面不得有裂纹、焊瘤等缺陷，一、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷，且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。由于一、二级焊缝的重要性，咬边、未焊满、根部收缩等缺陷对动载影响很大，故一级焊缝不得存在该类缺陷。对不合格的焊缝不得擅自处理，确定好修改工艺后再处理，同一部位的焊缝返修次数不宜超过2次。

    ⑷除锈及涂装工程质量的控制。钢结构的除锈和涂装是目前钢结构承包单位较易忽视的一项工作，也是钢结构工程施工的薄弱环节。监理工程师必须对各个工序进行严格的检查验收，这是确保钢结构涂装质量的基础和保障。钢结构涂刷前，涂刷的构件表面不得有焊渣、油污、水和毛刺等异物，涂刷遍数和厚度应符合设计要求，为防止施工方取巧减少涂装遍数，可要求构件的底漆采用不同的颜色，以钢构件不出现返锈现象即可。

在钢结构工程施工监理过程中，监理工程师要做好各分项工程的工序验收工作，加强施工过程中的监督检查，这样才能保证钢结构工程的施工质量，确保项目的如期建成，呈现“窗含西山景，出水芙蓉图”川西院落林环水绕的蜀风画卷。
